Rekuperator jednorurowy awenta HRV-100 z pilotem

Rekuperator jednorurowy decentralny HRV 100

Wersja z pilotem

Rekuperator kompaktowy HRV100 jest przeznaczony do zdecentralizowanej wentylacji z odzyskiem ciepła z zastosowaniem do jednego pomieszczenia w budynkach mieszkalnych.

Produkt przeznaczony do pracy ciągłej. Wyposażony jest w akumulacyjny wymiennik ciepła, którego zadaniem jest gromadzenie i oddawanie (rekuperacja) energii cieplnej w procesie wywiewu i nawiewu powietrza z pomieszczenia, w którym jest zainstalowany.

System pracuje w dwóch trybach: wywiewu i nawiewu. Każdy z trybów może działać dwubiegowo:

• 1 - wolny wywiew - wolny nawiew
• 2 - szybki wywiew - szybki nawiew

Czas trwania każdego z trybów wynosi 60 sekund. Zmiana biegu odbywa się za pomocą dwupozycyjnego włącznika. Zmiana pozycji włącznika (biegu pracy wentylatora) w zależności od wersji rekuperatora następuje poprzez pociągnięcie łańcuszka znajdującego się na froncie wentylatora.

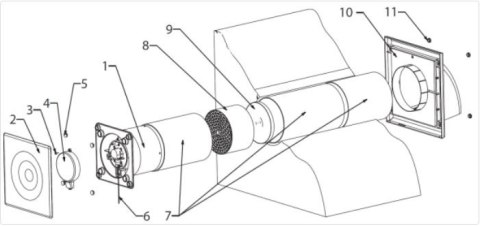

1 - wentylator nawiewno-wywiewny

2 - maskownica wentylatora

3 - wkręt mocujący pokrywę komory zasilania

4 - pokrywa komory zasilania

5 - zaślepki maskujące wkręty mocujące wentylator

6 - łańcuszek pociągany służący do przełączania pomiędzy I-szym a II-gim biegiem wentylatora

7 - teleskopowy kanał wentylacyjny umożliwiający łatwe dostosowanie do grubości ściany pomieszczenia

8 - aluminiowy akumulacyjny wymiennik ciepła

9 - filtr powietrza

10 - zewnętrzne zakończenie kanału wentylacyjnego

11 - zaślepki maskujące wkręty
